Other control equipment
Sensor amplifier substrate for 24V
: K-PCBA24
Dimensions

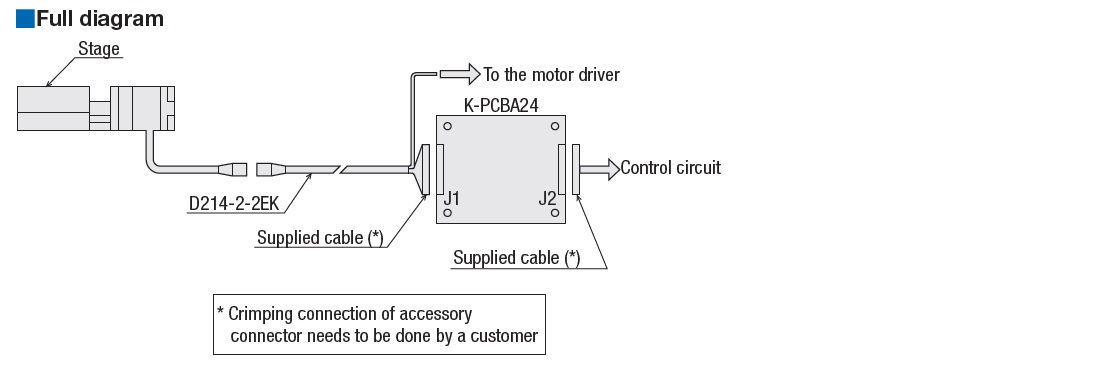

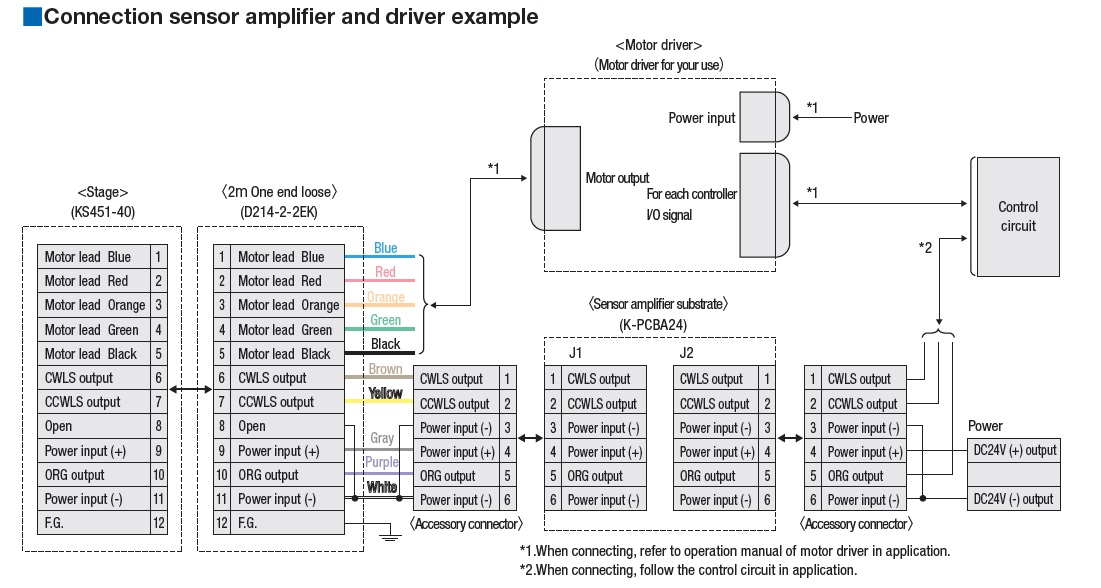

Connection example of sensor board and driver / overall configuration diagram
Spec
External Dimensions[mm]
50(W)×50(D)×16(H)
Option
Relevant product
Spec List
preview
next
Model
External Dimensions[mm]
Connector model
Applicable connector
Power-supply voltage
Current consumption
Control output
usage environment
Accessory
CAD
Qty
Estimate
K-PCBA24
50(W)×50(D)×16(H)
171825-6 (Tyco Electronics Japan G.K. 6)
171822-6(accessory)
DC24V±10%
30mA or less
NPN open collector output DC24V 500mA or less
0~40℃,20~80%RH(Non condensing)
2 connectors: 171822-6 (Tyco Electronics Japan) / 12 contacts: 17204-1 (Tyco Electronics Japan)
